Каталог

анатерм 114 - анаэробный герметик

9 800,00 рублей

Наличие: Нет в наличии

Описание Характеристики Условия доставки Отзывы С этим товаром смотрят

Описание "анатерм 114 - анаэробный герметик"

анатерм 114 купить

ТУ 2257-301-00208947-98
Производитель НИИ Полимеров им. Крагина
Гарантийный срок хранения - 12 месяцев со дня изготовлени

Состав: на основе реакционноспособного уретанового каучука, красителя, загустителя, стабилизаторов и пластификаторов.
Расход материала на 1 соединение 200гр.

анатерм-114 -анаэробный герметик назначение

контровка, уплотнение и прочной фиксации гладких и резьбовых соединений,
для устранения микротрещин в узлах этих соединений.
обеспечение устойчивой герметизации соединений;
создание технологически прочного узла с эффектом предотвращения самораскручивая;
в качестве защитного покрытия резьбовых соединений от коррозии;
как синтетический адгезив, соединяющий материалы для увеличения площади контакта прилегающих поверхностей..
анатерм 114 для герметизации резьбовых соединений воздухопроводных сетей и замедлителей на сортировочных станциях:
Формируюет резьбовые соединения воздухопроводных сетей и замедлителей диаметром до 30 мм

.Анатерм 114 для стопорения и герметизации резьбовых соединений электросекций моторвагонного подвижного состава при деповском и капитальном ремонтах

Наименование узлов вагонов

Крепление крышек и разъема тягового редуктора.
Крепление передней лабиринтной крышки опорного узла редуктора к опорному стакану.
Крепление упругого элемента муфты привода электропоезда.
Крепление стопорных планок буксового узла колесных пар.
Крепление поршней гидроамортизаторов.
Расход материала на 1 вагон 50гр.

герметизация и стопорение резьбовых соединений грузовых и пассажирских вагонов при деповском и капитальном ремонтах

Наименование узлов вагонов

Резьбовые соединения крепления крыш вагонов
свыше М10
Расход материала на 1 вагон 50гр.

стопорение и герметизация резьбовых соединений в узлах электровозов марок вл и чс при деповском и капитальном ремонтах

Наименование узлов электровозов

Крепление крышек и разъемов тягового редуктора
Крепление фитингов балансиров и подвески тягового редуктора.
Крепление кожухов зубчатой передачи.
Резьбовое соединение МЗО
Крепление крыльчатки моторов вентиляторов
охлаждения тягового двигателя
Крепление крыльчатки моторов- вентиляторов
Охлаждения сглаживающих реакторов
Крепление поршней гидроамортизаторов 117К
Расход материала на 1 электровоз = 100гр

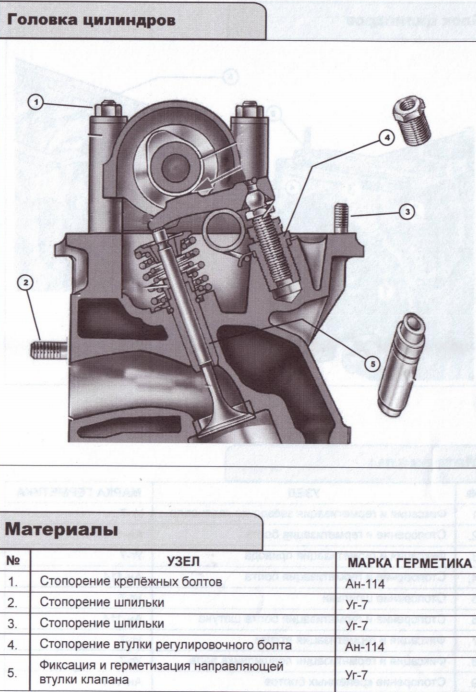

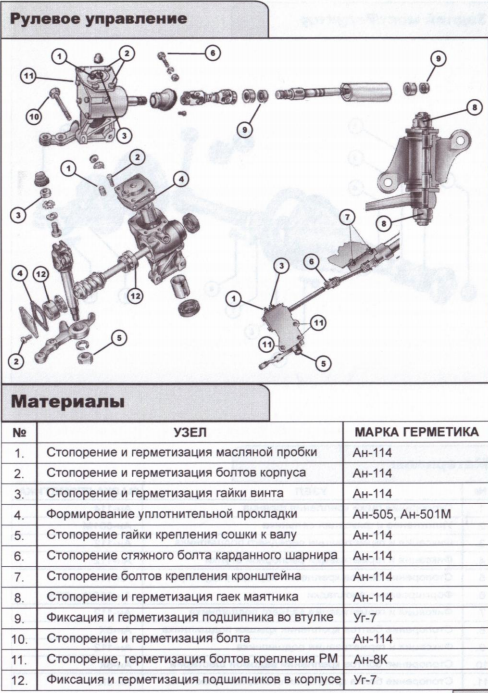

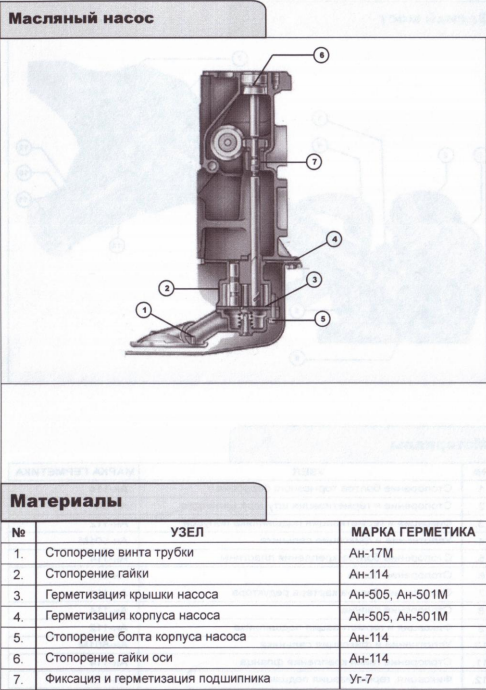

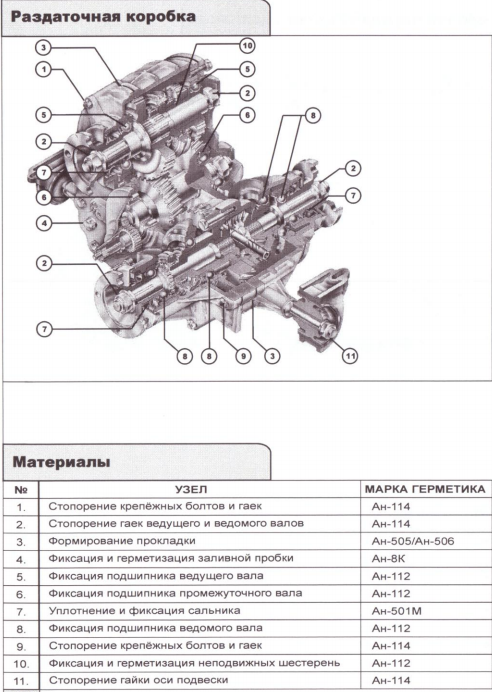

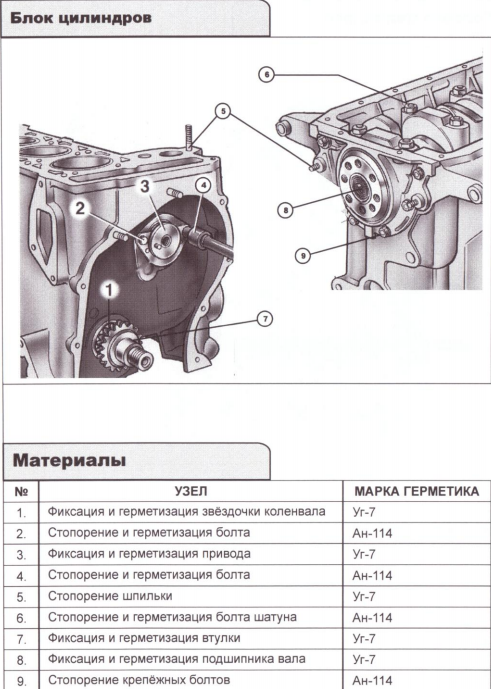

Автомобилестроение

анатерм-114 -анаэробный герметик инструкция

Резьбовые поверхности труб и деталей соединений (муфты, тройники и т.п.) очистить от
загрязнении и обезжирить органическим растворителем (бензин ГОСТ 443-76, ГОСТ 8505-
80. уайт-спирит ГОСТ 3134-78. ацетон ГОСТ 2603-79). Анатерм 114 нанести на
обе сопрягаемые поверхности непосредственно перед сборкой каждого соединения. Наносить
анаэробный герметик шпателем, кистью или из флакона при помощи капельницы на половину
резьбовой поверхности труб и элементов соединения от торца по всей окружности. Сборку
соединения производить с проворачиванием одной детали относительно другой по часовой
стрелке и против, добиваясь равномерного распределения материала в зазоре. Детали со-
единении навернуть на всю длину резьбы и произвести окончательную затяжку соеди-
нения. В процессе отверждения материала соединение не должно подвергаться подкручиванию и другим механическим воздействиям

анатерм-114 -анаэробный герметик хранение

Храниться герметик в складских помещениях предохраняющих его от воздействия прямых лучей солнца, при температуре окружающей среды от +5°С до+30°С.

анатерм-114 -анаэробный герметик характеристики

Анатерм 114 технические характеристики

Диапазон температур

- эксплуатации От -60°С до +150°С
- кратковременно до +200°С (1 час)

Условия применения

Стандартная резьба (метрическая, трубная, конусная и т.п.)
Метрическая до М36 (макс. зазор не более 0,30 мм.)

Сертификация

Разработка материала и его производство сертифицировано по ГОСТ Р ИСО
9001-2008 (ИСО 9001:2008). Сертификат № РОСС RU.ИФ05.К00093.

Свойства жидкого материала

Химическая основа Диметакриловый эфир гликоля
Внешний вид Однородная жидкость зелёного цвета
Кажущаяся вязкость по Брукфильду
при (25+0,2)°С
А/3/10 3000-6000 мПа∙с
A/3/20 1500-4000 мПа∙с
Температура вспышки
в открытом тигле > 295°С
Температура воспламенения > 300°С
Температура самовоспламенения
в открытом тигле > 450°С
Время полимеризации
Прочность на резьбовой паре болт-гайка М10:
(при температуре 20-25°С) - ручная прочность - через 5-10 мин.
- полное отверждение – через 3- 8 часа
Свойства отвержденного материала
Резьбовая пара из конструкционной стали М10х1,5 после выдержки при (23+2)°С
после 3 ч. не менее 8 Н∙м
после 24 ч. не менее 12 Н∙мМомент отвинчивания при тех же условиях и образцах
после 3 и 24 часа 5-15 Н∙м
Остаточная прочность после воздействия
Момент страгивания/отвинчивания при +150°С
500 ч. 10-13 Н∙м / 9-12 Н∙м
1000 ч. 10-15 Н∙м / 9-12 Н∙м
Предел прочности при аксиальном сдвиге 23+2°С через 24 ч. 4-7 МПа
Предел прочности при отрыве 23+2°С через 24 ч. 4-6 МПа
Химическая стойкость отвержденного материала
Остаточная прочность от исходной (момент страгивания/отвинчивания) после воздействия
Тосола А-40 при 90ºС в течении 500 часов 12-14 Н∙м / 6-8 Н∙м
1000 часов 12-15 Н∙м / 7-10 Н∙м
Машинного масла при 125°С 500 часов 10-12 Н∙м / 5-8 Н∙м
1000 часов 9-12 Н∙м / 3-6 Н∙м
Тормозной жидкости при 90°С 500 часов 14-16 Н∙м / 6-8 Н∙м
1000 часов 10-12 Н∙м / 5-8 Н∙

Купить анатерм 114 цена

Цена анаэробного герметика анатерм 114 указана за 200гр. с учетом НДС
Цены на другие фасовки, а также оптовые цены узнавайте запросом на почту itonika@yandex.ru
Минимальная партия отгрузки 200гр.
